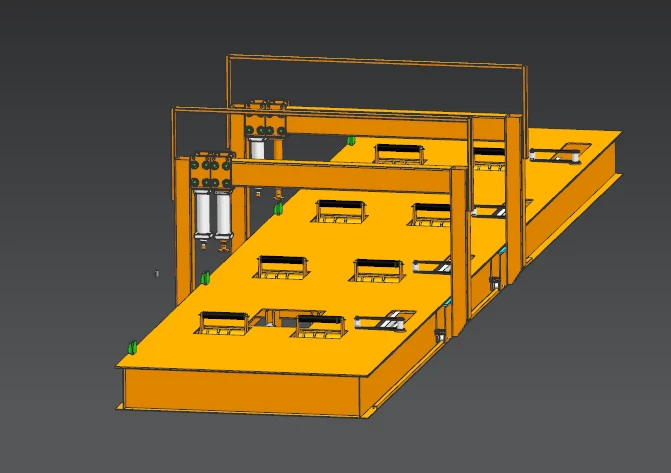

Longmen Style Press Fit FIT PRIPRAVLJENJE VREČENJE: Načela oblikovanja in delovni mehanizmi

1: Načela oblikovanja platforme

Na ravnino platforme postavite potreben obdelovanec, potisnite okvir za gantry v želeni kompresijski položaj, prilagodite premični hidravlični valj in izvedite kompresijsko varjenje na obdelovancu .

2: Podrobna obdelava postopka opreme

1

Metoda nadzora olja in mehanizma za bočno vpenjanje:

Za udobje delovnih zahtev je vsak posamezen oljni valj opremljen z ločeno nadzorovanim hidravličnim ventilom za neodvisno delovanje . Funkcija vpenjanja na platformo .

2

Nastavitev skladbe:

Sprejetje zasnove ojačitve vzvratne obremenitve .

3

Delovna miza:

Za zagotovitev plošče platforme je sprejeta segmentirana struktura platforme .

4

Drsna naprava:

Sprejetje velike zasnove pogona koles, ki nosijo obremenitev, da se zagotovi dolgotrajna trajnost .

5

Funkcija pozicioniranja:

Dva sosednja roba platforme sta opremljena z 90 -stopinjskimi referenčnimi bloki, zunanji okvir sekundarnega okvira

3: Tehnični parametri opreme

1

Model opreme: PH-LMS11M/3.2m

2

Ime opreme: platforma za kompresijsko varjenje Longmen

3

Velikost delovne mize: 11000mm * 3200mm * 1700mm

5

Sistemski nazivni tlak: ≮ 16MPA

6

Območje višine obdelovanca: manj kot 200 mm

7

Sestavni deli: hidravlična postaja, glavno telo

8

Hidravlični oljni model: l-hm -46

4: Parametri konfiguracije opreme

1

Vrsta oljne črpalke: 2 kompleta prestavnih črpalk

2

Razmestitev oljne črpalke: 14#

3

Model motorja in blagovna znamka: yb 2-100 l 2-4 rongcheng Endurance

4

Moč motorja: 2 kompleta 3KW

5

Smerni model ventila: zs -101 b

6

Način nadzora dejanja: ročni nadzor, enkratni enkratni nadzor z enim valjem

7

Količina gantry okvirjev: 2 sklopa, vključno s spremljajočimi komponentami

8

Značilnosti Gantry Frame: Ročno potiskanje sile se lahko premika po stezi

9

Število jeklenk in kalibracijske sile: 4 kompleti

10

Model cilindra in kalibracijskega pritiska: HSG100 * 50 * 400

11

Število stranskih valjev vpenjanja: 4 sklopi, vključno z osnovnim in referenčnim pregradom

12

Bočni model valja vpenjanja: HSG63 * 35 * 800

13

Model valja za dvigovanje valjev: HSG50 * 50 * 350

14

Število valjčnih dvigal (kompletov): 8 kompletov, obdelane brezšivne jeklene cevi+ležaji

15

Značilnosti uporabe oljne cilindre: ročno potiskanje sile se premika vzdolž tira

16

Glavni okvir: H-Beam 400 * 200 * 13

17

Beam (mm): pravokotna cev 300 * 200 * 8

18

Podporni snop (MM): pravokotna cev 200 * 200 * 6

19

Sprehajalno kolo Longmen: obdelani vgrajeni ležaji, 4 kompleti s premerom 120 mm

Poleg tega je opremljen s 4 sklopi vodilnih ležajev

20

Sedež nižjega tlačnega valja: 4 kompleti/skupina valjastih kolesnih ležajev, skupaj 16 kompletov

Vodnik za sedež na oljni valj 8 kompletov/skupina, 4 skupine, skupno 32 kompletov

21

Jekleni model: Q235B

22

Debelina pultske plošče: 14 mm

23

Razlika v ravni platforme: manj kot ali enaka 3 mm

24

Struktura opreme: varjenje okvirja

5: Varnost in zaščita

1

Dva sklopa ventilov za prelivanje hidravličnega sistema

6: Določi za napajanje

1

Prilagojeno

7: Garancijsko obdobje

1

Od datuma dostave ima celoten stroj z enoletno brezplačno garancijo; Zagotavljanje plačanih storitev zunaj obsega treh garancij .

8: Naključni podatki

1

Ena kopija priročnika po prodaji

2

En seznam dostav

9: Druga navodila

1

Ta orodja je razvita in izdelana na podlagi dejanskih proizvodnih potreb v tovarni, standardi kakovosti in kvalifikacije za pregled izdelkov pa spadajo v naravo notranjega nadzora podjetja . Zato tehnični načrt proizvajalca in tehnične zahteve uporabnika prevladujejo .
